Её высочество, крыша

Крыши – это вершина архитектурного искусства, которая соединяет небо и землю. Они не только выполняют практическую функцию, но и являются важным элементом эстетики любого здания.

История крыш насчитывает тысячелетия. От простых соломенных покрытий до современных высокотехнологичных конструкций – крыши всегда отражали эпоху и культуру своего времени.

На что обратить внимание при выборе, приобретая древесину для кровли?

Качество древесины - залог надежности конструкции. Цена ошибки при покупке может быть очень высока.

Для устройства кровельных конструкций выбор древесины определяется её характеристи¬ками и требованиями к кровле.

Для крыши применяют хвойные породы - сосну, лиственницу, ель - высокая прочность, мягкость, лег¬кость в обработке, небольшое количество сучков - важные характеристики данных пород.

Сорт древесины

Древесина делится на пять сортов (от 0 «Экстра» до 4). Сортность определяется наличием пороков, которые снижают прочность: сучки, трещины, пятна, гниль.

Элементы стропильной конструкции - затяжки, изготовляются из древесины первого сор¬та;

• стропильные ноги и стойки - из древесины перво¬го или второго сорта;
• подкосы и другие элементы, ко¬торые не будут нести больших нагрузок - из древе¬сины третьего сорта.

Оцениваем качество материала

Древесина для крыши должна быть высушена до нужной степени влажности (15-20%), обработана фунгицидными, инсектицидными, противопожарны¬ми средствами, иметь ровную и гладкую поверхность.

Использование неподготов¬ленной древесины может привести к разрушению конструкции крыши.

Древесина для работы должна быть прочной и здоровой, однородной по цвету, без примеси нео¬бычных цветов, признаков поражения древесины червями-точильщиками, без следов гниения.

Не приобретайте древесину, пораженную гриб¬ком. Его легко заметить по изменению цвета древесины и по расщеплению волокон в месте поражения.

Зеленоватый налет свидетельствует о гниении древесины.

Поговорим о крышах

Конструкции, ограждающие здания сверху, бывают двух видов: скатные или чердачные, плоские или бесчердачные.

Каковы достоинства и недостатки плоских крыш?

Основными функциями плоской крыши, как и любой другой, являются защита здания от атмосферных осадков и теплоизолирующая функция. Плоская крыша часто выполняет и другие функции: она может служить солярием, садом, спортплощадкой, террасой жилого дома. Плоские крыши могут быть с чердаком, так и без него ( совмещенные покрытия).

Плоская бесчердачная крыша обычно не нуждается в механической очистке от снега. Таяние снега в течение всей зимы происходит за счет тепла, проводимого крышей из помещения. Для удаления снега может быть использована сила ветра, для этого крыши лучше окружать не глухими парапетами, а решетчатыми барьерами. Механическая очистка от снега потребуется после обильных снегопадов, а также, если поверхность крыши эксплуатируется зимой.

Недостатком плоских бесчердачных крыш является невозможность регулярного наблюдения за влажностным состоянием утеплителя и герметичностью водоизолирующего ковра. О повреждении водоизолирующего ковра можно узнать лишь по протечке на потолке.

В отличие от скатных, на плоских крышах не применяют в качестве кровельных штучные и листовые материалы. Здесь необходимы материалы, допускающие устройство сплошного ковра - битумные, битумно-полимерные материалы, а также мастики. Этот ковер должен быть эластичным настолько, чтобы воспринимать температурные и механические деформации основания кровли. В качестве основания используют поверхность теплоизоляции, несущие плиты, стяжки.

Какие преимущества плоской чердачной крыши?

Плоские чердачные крыши стоят дороже бесчердачных, зато обладают рядом преимуществ.

• Чердак, даже при малой высоте, позволяет регулярно следить за герметичностью водоизоляционного ковра.
• Чердак дает возможность следить за влажностным состоянием теплоизоляции, а в случае необходимости производить ее просушку, например, простым проветриванием - открытием слуховых окон.
• Чердак делит конструкцию крыши, а соответственно и расчетную разность наружных и внутренних температур, на две части.

Уменьшение температурного перепада воздуха, расположенного по обе стороны конструкций - чердачного перекрытия и надчердачной плоской крыши- улучшает эксплуатационный температурный и влажностной режим, а также способствует их сохранности и долговечности.

Какие существуют виды скатных крыш?

Простейшей конструкцией является односкатная крыша. Чаще всего она используется на вспомогательных зданиях. Скат крыши, как правило, обращают к наветренной стороне, защищая здание от ветра, дождя и снега.

Самая распространенная конструкция - это двускатная крыша, которая состоит из двух скатов, направленных в противоположные стороны. Треугольные торцевые стены, образующиеся при этой форме, называются фронтонами.

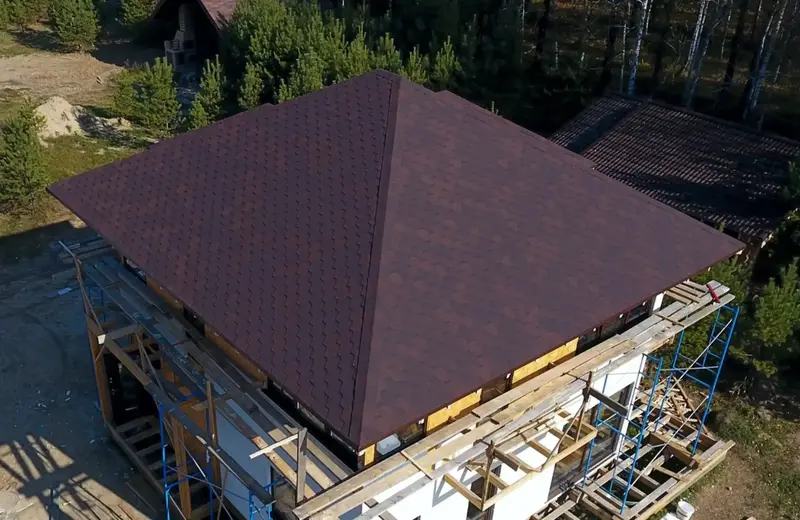

Четырехскатная (вальмовая) крыша выглядит так - два ската представляют собой трапеции, а два других, со стороны торцевых стен - треугольники – вальмы. Характерные черты вальмовой крыши - наличие слуховых окон.

Четырехскатные крыши, в отличие от двускатных, кажутся более простыми, так как не требуют устройства фронтона, однако их стропильная система более сложная.

Что представляют собой конструкции современной скатной крыши?

Кровля поддерживается специальной конструкцией, состоящей из обрешетки, непосредственно несущей кровлю и стропил, передающих нагрузку от собственного веса крыши, снега, ветра на стены и внутренние опоры.

Конструкция стропил зависит от формы крыши, наличия и расположения внутренних опор, величины перекрываемого пролета и расположения чердачного перекрытия.

Наиболее простые – это наклонные стропила, которые «работают» как балки. Основной их элемент – стропильные ноги, укладываемые вдоль ската и поддерживающие обрешетку. Нижние концы стропильных ног опираются на наружные стены через укладываемый по стене продольный брус, называемый мауэрлатом. Верхние концы стропильных ног поддерживаются системой стоек и подкосов, передающих нагрузку на внутренние стены и столбы. Подкосы и стойки, кроме того, должны обеспечивать жесткость всей конструкции. Чтобы избежать большого числа подкосов и стоек, стропильные ноги часто опирают на продольные балки – прогоны, которые поддерживаются подкосами и стойками.

Более сложные стропила выполняются в виде стропильных ферм. Они представляют собой геометрически неизменяемую систему стержней, расположенных в одной плоскости и соединенных между собой по концам.

Стержни плоской фермы, расположенные по верхнему контуру, называют верхним поясом, по нижнему контуру - нижним поясом. Внутренние вертикальные стержни называют стойками, наклонные – раскосами. В совокупности внутренние стержни фермы образуют решетку.

Чтобы обеспечить устойчивость ферм против опрокидывания, перпендикулярно их плоскости ( при действии ветра на торцы здания), фермы раскрепляют еще и вертикальными связями.

Стропильные фермы могут быть деревянными, стальными, смешанными.

Стропила воспринимают постоянные и временные нагрузки. К постоянным нагрузкам относятся: собственный вес кровли, вес обрешетки прогонов и стропил. Временные нагрузки - снег, ветер.

Пересечение скатов кровли образуют выступающие углы, которые называются ребрами. Верхнее горизонтальное ребро, являющееся пересечением продольных скатов, называется коньком. Пересечения скатов, образующие входящие углы, называются разжелобками или ендовыми.

Карнизные свесы – часть кровли по периметру дома, выступающая за контур наружных стен. Для освещения и проветривания чердака и для выхода на кровлю устраивают слуховые окна.

Как правильно установить стропильные ноги?

Они устанавливаются под углом, равным углу наклона ската кровли и опираются нижними концами на наружные кирпичные или блочные стены через подкладку в виде продольного бруса (мауэрлата), прикрепленного к стене для равномерного распределения нагрузки. Между стеной и мауэрлатом прокладывается 2 слоя рубероида. Верхние концы стропил опираются на подконьковый брус или промежуточные прогоны, передающие нагрузку на внутренние несущие стены через систему стоек. Общая устойчивость стропильной системы обеспечивается раскосами, подкосами и диагональными связями. Стропильные ноги располагаются через каждые 0,8 – 2,0 м, в зависимости от их сечения, материала кровли и других условий. Нижние концы стропильных ног через одну следует крепить к стене скрутками из проволоки, чтобы предохранить крышу от возможного срыва при сильном ветре. Скрутку закрепляют за костыль или ерш, забитый в шов кладки на 250 – 300мм ниже мауэрлата.

Как монтируются висячие стропила?

В те случаях, когда стропила опираются только на две наружные стены (если нет промежуточных опор), они называются висячими и представляют собой простейший тип стропильных ферм, к которым подвешивают (если оно есть) чердачное перекрытие.

В висячих стропилах при пролетах более 6 м между верхними концами стропильных ног зажимают подвесную бабку ( вертикальный брус). Во избежание провисания конструкции к нижнему концу бабки подвешивают с помощью хомутов из полосковой стали горизонтальную затяжку и прогон для опирания балок чердачного перекрытия. При пролетах до 12 м в конструкцию стропил вводят подкосы, уменьшающие расчетную длину стропильных ног.
