Простое решение для водоснабжения

На садовом участке без воды не обойтись. Как добыть хоть несколько пригоршней воды, чтобы утром умыться и приготовить чай.

А почему не решить проблему устройством колодца?

Расположение колодца не должно вредить естественному водному балансу близлежащей территории. Питьевая вода должна соответствовать санитарным нормам. А ее качество проверяется в лаборатории. Обычно под колодец отводится самое высокое место на участке, чтобы обеспечить его защиту от попадания в ствол атмосферных осадков. Нежелательно устраивать колодцы на склонах, в оврагах, на берегах рек, так как они дренируют грунтовые воды. После того, как выбрано подходящее место, приступают к рытью колодца и его обустройству. Можно остановиться на колодце упрощенной конструкции с небольшим, но приемлемым объемом воды. Его устройство отличается самодельным водоподъемником, состоящим из веревки с насаженными на нее шайбами из транспортерной ленты, толстой резины ит.п. Шайбы лучше вырубить торцом водоподающей трубы с предварительно заточенными кромками или вырезать по шаблону сапожным ножом. По центру шайб проделывают отверстия, через которые веревка должна протаскиваться с усилием. Желательно зафиксировать шайбу на веревке с помощью клея или гудрона. На колодезном вороте выдалбливают пазы, отстоящие друг от друга на расстояние между шайбами и прибивают упорные планки.

Поднятая вода выливается в лоток, а из него в водоприемник. Трубе не обязательно доводить до верха колодца – достаточно ее длины в 120-150мм, а выше можно устроить дощатый короб 15*15 см.

Если вода на глубине 10-15м, диаметр трубы должен составлять от 60 до 10 мм, если колодец достигает 20-30 м, используют трубу 25-40мм.

Более эффективны, но конструктивно сложнее шахтные колодцы из срубов или бетонных колец.

В современных условиях вместо ворота – подьемника используются насосы. Распространены колодцы трех типов: шахтные, трубчатые и буровые (артезианские) скважины.

Водозабор

Вода в колодцах отличается глубиной залегания: до 4м – верховодка, до 40 м – грунтовые воды и более 40 м - межпластовые (артезианские). Верховодка образуется за счет просачивания атмосферных осадков в почву. Грунтовые воды распложены в первом от поверхности водоносном горизонте над водоупорным пластом. Межпластовые воды залегают между двумя водоупорными пластами.

Качество верховодки зависит в большей мере от наличия загрязняющих элементов в непосредственной близости от колодца ( компостные кучи, кладбище, свалки мусора и.т.п.), что делает качество воды нестабильным.

На грунтовые воды влияют загрязнения, связанные с промышленностью ( зона очистных сооружений, ядерные могильники), состояние близлежащих рек и культурные слои, залегающие в области водосбора. Лучшее качество у межпластовых вод. Территория водосбора должна содержаться в чистоте, не допускается размещать вблизи забора воды водопой животных, стирать белье и устраивать туалет ближе 50 м. Водозаборные сооружения представляют собой колодцы, скважины, капотажные скважины или родники.

Шахтные колодцы

Шахтные колодцы можно разделить на сборные и ключевые. В сборных вода собирается из боковых стенок, поэтому необходимо предусмотреть боковые щели или отверстия на определенной высоте. У ключевых колодцев вода поступает через дно. Стенки в этом случае должны быть водонепроницаемы. Оптимальная глубина для водоносного горизонта в колодцах этого типа до 10 м, хотя допускается и 15 -20м. Для нормального наполнения колодца необходимо ствол заглубить в водоносный горизонт на 2-3м. Если планируется небольшой расход воды, то ствол колодца заглубляют на 1 м, чтобы избежать застоя и ухудшения качества воды. Завершение колодца – оголовок –видимая и, пожалуй, самая главная часть колодца с точки зрения эстетичности и функциональности. Конструктивное решение оголовка может быть от самого простого, когда оголовок предназначен только для защиты от мусора и атмосферных осадков, до уникального, когда он образует композиционную доминанту участка.

Стенки колодца облицовываются деревом, камнем, бетоном. Облицовка делается плотной, чтобы изолировать камеру колодца от поверхности стока. При высоком уровне грунтовых вод желательно дренировать грунт вокруг оголовка. Также необходимо сделать отмостку вокруг колодца и экран из водонепроницаемого материала. Верх должен быть выше максимальной высоты снежного покрова в данной местности на 10-15 см. Колодец необходимо закрыть крышкой. На дне нужно устроить обратный фильтр из природных материалов.

Подъем воды может быть ручной или с помощью насоса (насосных установок). Простейшим механическим приспособлением является горизонтальный ворот ( бревно на железной оси, опирающейся на две опоры с двух сторон колодца). Ствол колодца может быть квадратным, шестиугольным, восьмигранным и круглым. Глубина шахты колодца составляет от 0,8 до 1,5 м. Для нормальной осадки колодца размеры шахты должны быть больше сруба на 20-30 см.

Расстояние от колодца до наиболее удаленной постройки должно быть ограничено по противопожарным соображениям. Запрещается рыть колодец и сажать деревья ближе, чем в 1.5 м и прокладывать системы энергообеспечения – в 2.5 м. расстояние от источников загрязнения до колодца должно быть не менее 20 -25 м.

Для нормального функционирования колодец необходимо чистить не реже одного раза в год. Эти работы проводятся втроем, для подстраховки того, кто находится внутри. Перед спуском колодец проверяют на загазованность. Если под рукой нет специального прибора, можно использовать зажженную бумагу или свечку. Огонь гаснет – значит шахта колодца заполнена углекислым газом, который необходимо удалить. Очищенный и отремонтированный колодец дезинфицируют хлорированной водой или 3%-ным хлорированным составом, обметают и протирают ветошью или кистью, обильно поливая стенки составом.

Кольца бывают колодезные

Для возведения любого вида колодцев используются бетонные кольца. Водоснабжающие, канализационные, для тепловых сетей, кабельные, - спектр использования железобетонных колец широк.

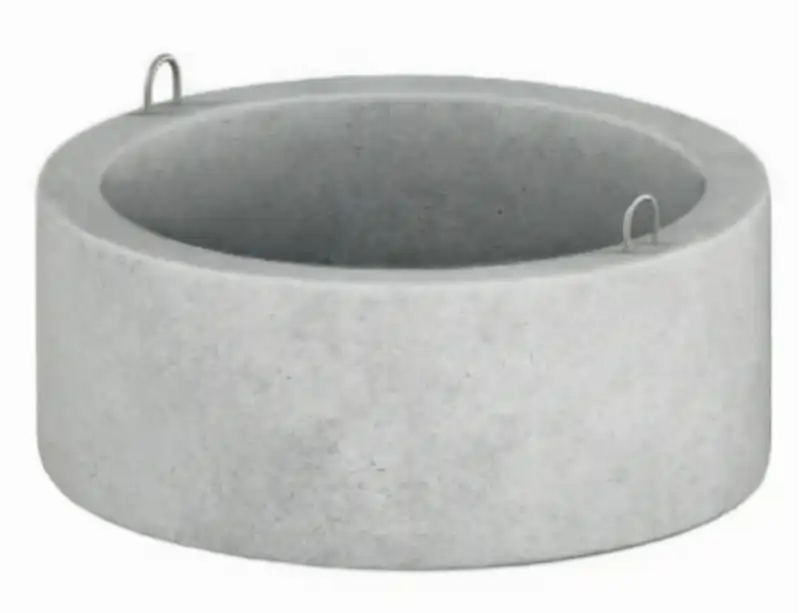

Кольца из железобетона являются основным материалом при строительстве колодцев. Их различают по ширине стенок, весу, высоте, диаметру. От назначения кольца зависит и масса. Толщина стенок колец варьируется от 7 до 14см. Высота и диаметр колодезного кольца лежат в диапозонах от 10 до 90 см и от 70 до 200см. Самыми распространенными являются кольца диаметром метр – два, имеющие высоту 90 см.

Конструктивно можно разделить на кольца с фальцем и без. Фальц – это такой замок, который более плотно стыкует кольца, позволяя исключить возможность сдвига шахты колодца в горизонтальной плоскости. Данная особенность важна весною, когда под действием увеличивающейся массы грунтовых вод возможно смещение грунта. Если же у колодезных колец отсутствуют фальцы, то их скрепляют металлическими скобами и раствором цемента, что исключает протекание извне.

Важно правильно закрыть готовую шахту колодца, но не забывайте о том, что туда нужен будет доступ. Для этого используют железобетонные кольца со съемной крышкой. Крышка имеет меньший диаметр, чем само кольцо, ее размер должен обеспечивать беспрепятственный доступ для человека. Еще одна разновидность конструкции верха шахты – колодезная крышка. Это такое железобетонное изделие с отверстием для установки люка. Люки бывают металлическими или пластиковыми. Кроме колец с крышками производят и самостоятельные решения – днища и кольца с дном. Их используют, чтобы получить ровную поверхность дна колодца и при строительстве туннелей для обустройства тупика. Несколько слов о маркировке железобетонных колец: тип кольца обозначается буквами, цифры используют, чтобы указать геометрические размеры – диаметр и высоту. К примеру, КС- кольцо стеновое. Дополнительная информация о проницаемости бетона содержится в буквах.

Чаще всего при строительстве колодезных шахт используют кольца с маркировкой КС-10-9. КС-10‑6. Характеристика железобетонного кольца КС-10-9:

• внешний диаметр – 1160 мм;
• внутренний диаметр -1100 мм;
• высота - 890 мм;
• объем – 0,941 куб. м;
• масса - 600 кг.

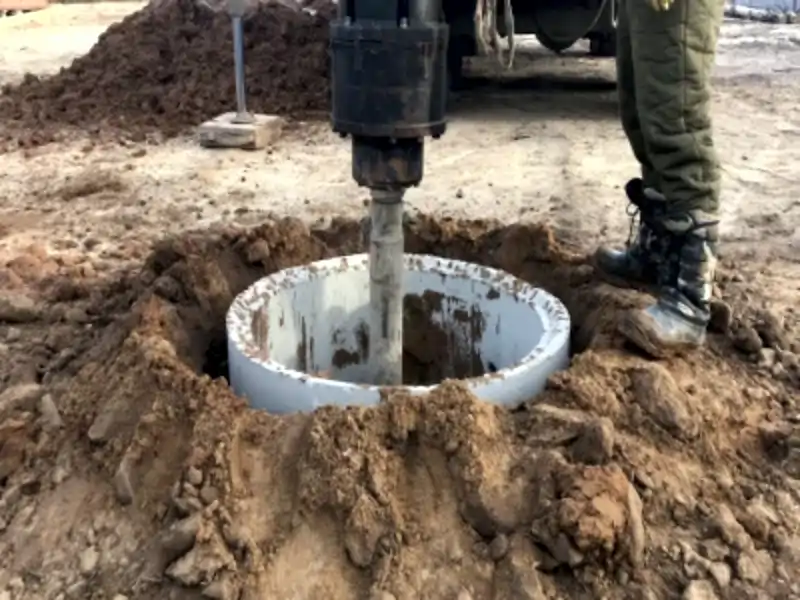

Часто именно кольца КС -10-9 используют в частном секторе, так как из них получаются качественные колодцы для питьевой воды. Возводить колодец из железобетонных колец легче и быстрее по сравнению с кирпичной или каменной кладкой.

Железобетонные кольца позволят быстро и качественно смонтировать колодец любого назначения.
